ご使用される顕微鏡、マイクロスコープと観察されるサンプル、観察方法に合わせてオーダーメイドいたします。

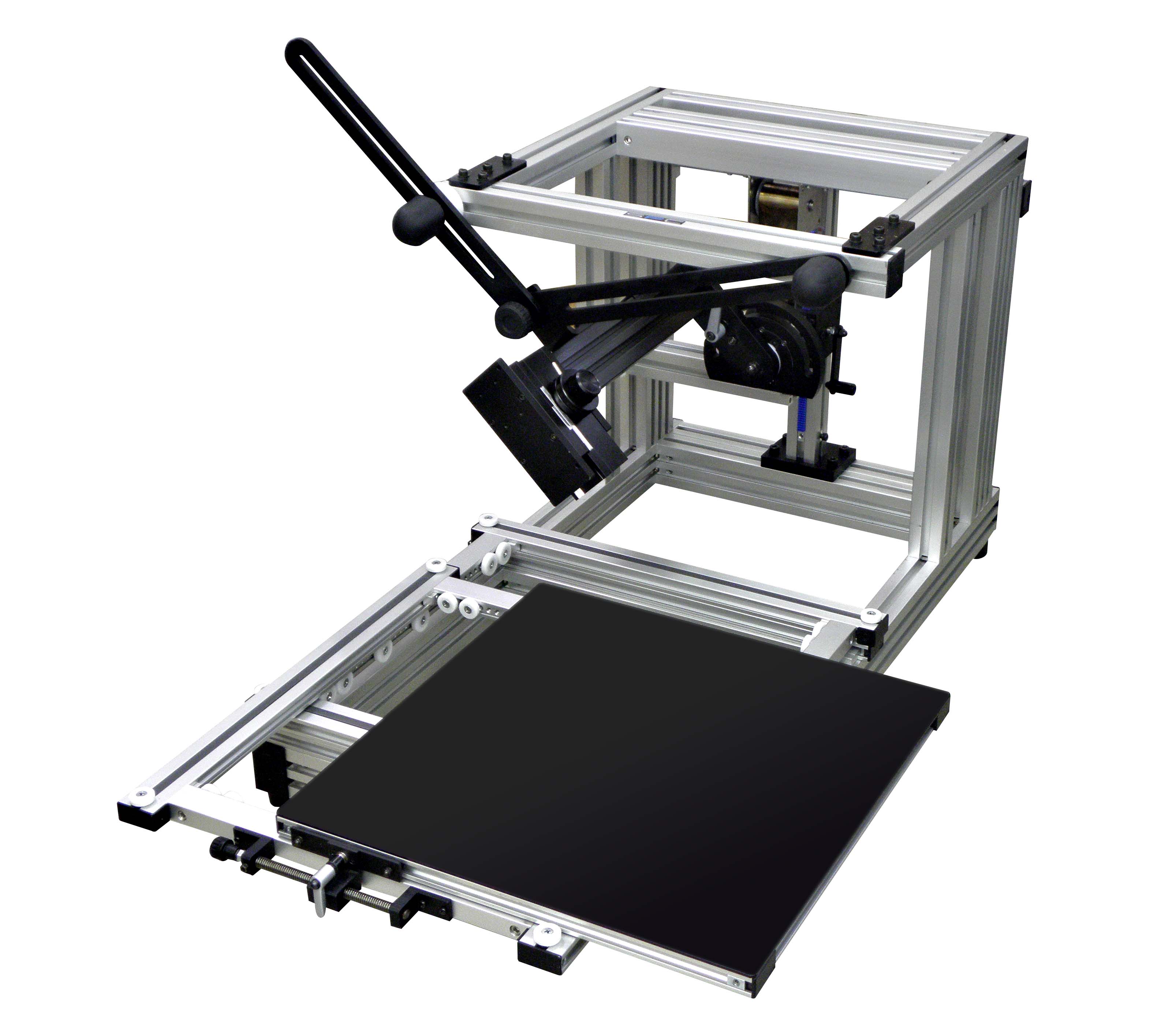

大型ＸＹステージ付強化架台(マルチカメラホルダー２Ｚシリーズ)です。

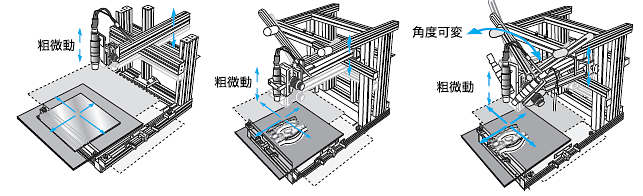

＜例1＞固定タイプ
紙やウェハー、ガラス基板など薄いサンプルを観察する場合など。
サンプルの厚みとレンズの観察距離に合わせて高さを設計します。

＜例2＞上下可変タイプ
自動車部品や金型など、複数種の高さのサンプルを観察する場合など。
レンズ取付け部をラックピニオン式で大きく上下させることができます。
薄いサンプルから、厚みのあるサンプルまで幅広く対応させることができます。
ご希望に合わせて、厚み対応を設計します。

＜例3＞上下角度可変タイプ
上下可変タイプ＋角度可変機構を追加しました。
左右へ各90°まで傾斜させることが可能です。
上下可変時は、傾斜軸も一緒に可動するので、傾斜させても視野が逃げにくい機構です。
薄いサンプルから、厚みのあるサンプルまで幅広く対応させることができます。
ご希望に合わせて、厚み対応を設計します。

大型ＸＹステージは、素早い粗動調整で大きな物の観察ポイントへ瞬時に合わせる事ができ、かつ微調整で観察ポイントを合わせる事が可能です。
耐荷重50kg超の重荷重用XYステージもご用意可能です。
